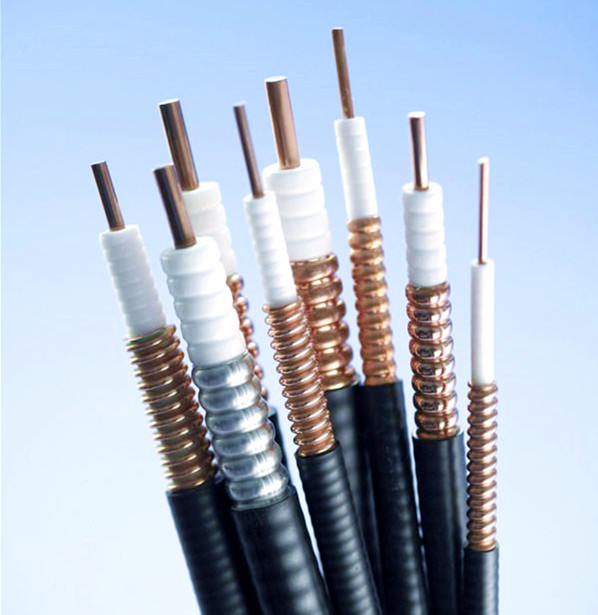

Этот широкоугольный 50 Ом гофрированные меди коаксиальный кабель принят Супер-высокая степень газа вводят полиэтиленовой изоляцией, которая имеет малое затухание и стабильности в случае изменения температуры за счет малого коэффициента от температуры.
Это и используется в системах антенно-фидерных, таких как мобильный и сотовой радиосвязи Land; Земных станций перемычек антенна кабели; Перемычки для оборудований комнате и подключения антенны; Военные ссылки данных; Радио вещательные системы СНЧ, AM и FM; Точка-точка земной микроволновой; Воздушно-десантные корабельные и радиолокационные системы; Тактический, восстановление и портативные системы связи. Даже Супер гибкий специальный выбор для клиента.
Основные преимущества
|
Приложения
|
| SML 1-5/8 | 17.30mm цилиндрические медные трубы внутренний проводник, 46.50mm Кольцевой медных труб наружный проводник, 50.00mm ПЭ / безгалогеновый куртка | 10-3000 |  |
DIN 7/16 мужчина п мужской прямо |
| SML 1-1/4 | 13.10mm Гладкий Медная труба Внутренний проводник, 35.80mm Кольцевой медная трубка наружный проводник, 39.4mm ПЭ или безгалогеновый куртка | 10-3000 |  |
DIN 7/16 мужской женский |
| SML 7/8 | 9.05mm Медная труба гладкая Внутренний проводник, 24.9mm Кольцевой медных труб наружный проводник, 27.50mm ПЭ или безгалогеновый куртка | 10-3000 |  |
DIN 7/16 мужчина, мужчина прямо н |
| SML 5/8 | 7.05mm Медная труба гладкая Внутренний проводник, 19.80mm Кольцевой Медная труба наружный проводник, 22.20mm ПЭ или безгалогеновый куртка | 10-3000 |  |
N MALE ПРЯМОЙ, DIN 7/16 МУЖЧИН |
| SML 1/2 | 4.80mm ОСО Внутренний проводник, 13.8mm Кольцевой медных труб наружный проводник, 15.80mm ПЭ или галоген-Free Куртка | 50-3000 |  |
DIN 7/16 прямо / прямой угол, N MALE STRAIGHT / прямоугольно |
| SML 3/8 | 3.15mm ОСО Внутренний проводник, 9.53mm Кольцевой медных труб наружный проводник, 11.20mm ПЭ или безгалогеновый куртка | 50-3000 |  |
DIN 7/16 мужчина, N MALE STRAIGHT / прямоугольно |
| SML 7/8 | 9.42mm цилиндрические медные трубы Внутренний проводник, 24.90mm Кольцевой медных труб наружный проводник, 27.50mm ПЭ или безгалогеновый куртка | 10-3000 |  |
DIN 7/16 мужчина, мужчина прямо н |
| SML 1/2 | 3.60mm ОСО Внутренний проводник, 12.20mm цилиндрические медные трубы наружный проводник, 13.50mm ПЭ или безгалогеновый куртка | 50-3000 |  |
DIN 7/16 ПРЯМОЙ / прямым углом, п мужской прямо / прямоугольно |
| SML 1/4 | 19.1mm ОСО Внутренний проводник, 6.40mm цилиндрические медные трубы наружный проводник, 7.40mm ПЭ или безгалогеновый куртка | 50-3000 |  |
DIN 7/16 мужчина, н мужчина прямо / прямоугольно |
| Модель | 1-5/8" | 1-1/4" | 7/8" | 5/8" | 1/2" | 3/8" | 7/8"S | 1/2"S | 1/4"S | |
|
Ослабление (20℃) (dB/100m) |
10MHz | 0.20 | 0.25 | 0.37 | 0.48 | 0.67 | 1.06 | 0.40 | 1.04 | 1.83 |
| 100MHz | 0.67 | 0.83 | 1.19 | 1.55 | 2.17 | 3.42 | 1.30 | 3.41 | 5.89 | |
| 150MHz | 0.83 | 1.03 | 1.47 | 1.92 | 2.67 | 4.22 | 1.61 | 4.21 | 7.25 | |
| 200MHz | 0.98 | 1.20 | 1.72 | 2.24 | 3.10 | 4.90 | 1.87 | 4.91 | 8.41 | |
| 300MHz | 1.22 | 1.50 | 2.13 | 2.78 | 3.83 | 6.06 | 2.32 | 6.09 | 10.40 | |
| 450MHz | 1.53 | 1.87 | 2.65 | 3.46 | 4.75 | 7.51 | 2.88 | 7.59 | 12.80 | |
| 800MHz | 2.13 | 2.59 | 3.63 | 4.75 | 6.46 | 10.20 | 3.94 | 10.40 | 17.40 | |
| 900MHz | 2.29 | 2.77 | 3.88 | 5.07 | 6.87 | 10.90 | 4.22 | 11.20 | 18.40 | |
| 1000MHz | 2.43 | 2.94 | 4.12 | 5.38 | 7.28 | 11.60 | 4.46 | 11.80 | 19.60 | |
| 1500MHz | 3.11 | 3.73 | 5.18 | 6.78 | 9.09 | 14.40 | 5.60 | 14.90 | 24.30 | |
| 1800MHz | 3.47 | 4.16 | 5.75 | 7.54 | 10.10 | 16.00 | 6.21 | 16.60 | 26.90 | |
| 2000MHz | 3.71 | 4.43 | 6.11 | 8.02 | 10.70 | 17.00 | 6.59 | 17.60 | 28.50 | |
| 2500MHz | 4.27 | 5.08 | 6.95 | 9.15 | 12.10 | 19.30 | 7.50 | 19.20 | 32.10 | |
| 3000MHz | — | 5.68 | 7.76 | 10.20 | 13.40 | 21.40 | 8.35 | 22.40 | 35.60 | |
|
напряжение положение волна соотношение |
0.01GHz—3GHz —— | ≤1.15 |
| 0.01GHz—2GHz ≤1.15 | —— | |
|
820MHz—960MHz 1.7GHz—1.9GHz ≤1.10 2.1GHz—2.2GHz |
||
