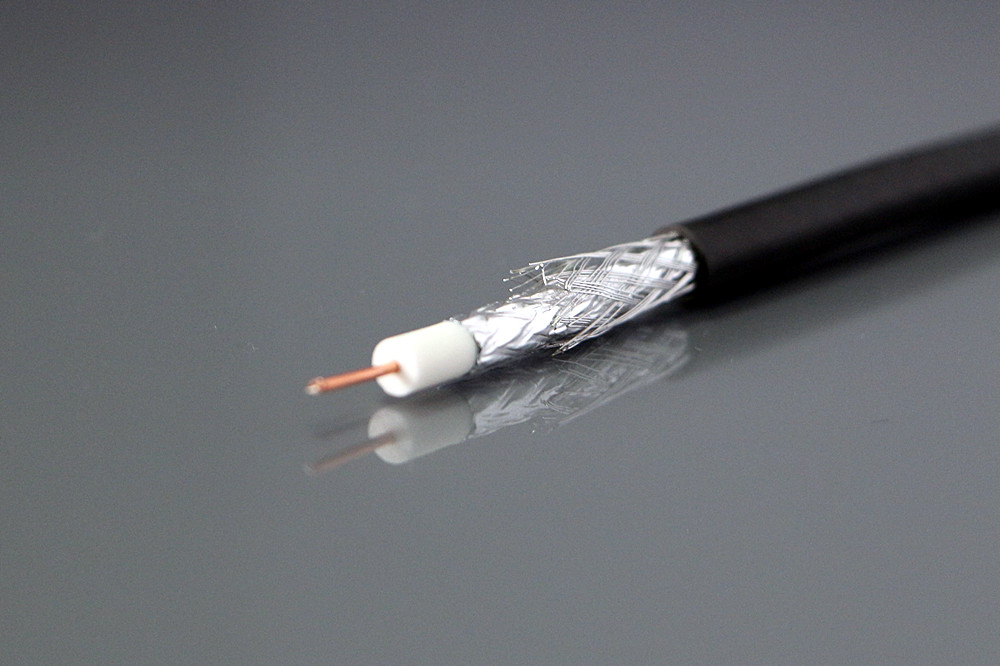

RG59

RG-59 представляет собой особый тип коаксиального кабеля, часто используется для видео с низким энергопотреблением и сигнальных соединений РФ, кабель имеет волновое сопротивление 75 Ом.
Он часто используется в основной полосы частот видео, таких как композитный видеосигнал. Он также может быть использован для радиочастот, но его потери высокочастотных слишком высоки, чтобы позволить его использование на больших расстояниях; в этих приложениях, RG-6 или RG-11 используется вместо. В тех случаях, когда расстояние передачи слишком длинный для этих средств массовой информации, такие варианты как UTP (неэкранированная витая пара) или волоконно-оптических может быть использован. Однако, учитывая короткие длины, предусмотренные (как правило, 4-6 футов или 1,2-1,8 м), это как правило, достаточно для его обычного использования.


Основные преимущества

  • Высокая производительность
  • Высокое качество
  • Нижние затухания
  • простая установка
  • Сниженная цена

Приложения

  • Передача сигнала РФ
  • MATV, CATV, CCTV
  • Приложения цифрового видео
  • Оставьте кабель
  • Спутниковые системы

Спецификация:

Пункт
Описание
Утверждено Тестирование Группа МГц
Фотографии
Связанные соединители
F5967BV 0.81mm CCS дирижер, 67% оплетка, ПВХ куртка (белый или черный), Стандартный щит 50-2150 IECM-F59, IECF-FF, F59 обжимной, сращиванияFF-FF
F5990BV 0.81mm CCS дирижер, 90% оплетка, ЧП Куртка (белый или черный), Стандартный щит 50-2150 IECM-F59, IECF-FF, F59 обжимной, сращиванияFF-FF
F59TSV 0.81mm CCS дирижер, 67% оплетка, ЧП Куртка (белый или черный) Три Щит 50-2150 IECM-F59, IECF-FF, F59 Обжимные
59F32BV CCS дирижер, 30% оплетка, ПВХ куртка (белый или черный), Стандартный щит 200-1000 IECM-F59, IECF-FF, F59 Обжимные
59F48BV CCS дирижер, 40% плетеные, ПВХ куртка (белый или черный), Стандартный щит 200-1000 IECM-F59, IECF-FF, F59 Обжимные
RG59CCTV 0.81mm до н.э. дирижер, 95% TC оплетка, ПВХ куртка (белый или черный), Стандартный щит 5-3000 IECM-F59, IECF-FF, F59 обжатия, сращиванияFF-FF
RG59CCTV-CCAL 0.81mm до н.э. дирижер, 90% ккал оплетка, ПВХ куртка (белый или черный), Стандартный щит 5-3000 IECM-F59, IECF-FF, F59 обжатия, сращиванияFF-FF
RG59CCTV+DC 0.81mm до н.э. дирижер, 90% ккал оплетка, ПВХ куртка (белый или черный), Стандартный щит, плюс 2/18 СРГ Шнуры 5-3000 IECM-F59, IECF-FF, F59 обжатия, сращиванияFF-FF
Мини RG59 CCTV 0,60 мм до н.э. дирижер, 95% оплетка, ПВХ 4,0 мм куртка (белый или черный), Стандартный щит 5-3000 F59 Мини обжатия




Ослабление (@ 20 ℃)

Частота (МГц) Макс Ослабление (дБ / 100 футов) Макс Ослабление (дБ / 100м)
5 0.9 2.8
55 2.1 6.7
187 3.6 11.8
211 3.8 12.5
400 5.1 16.7
500 5.7 18.7
750 7.0 22.8
860 7.5 24.6
1000 8.0 26.3
1500 9.9 32.5
1800 10.9 35.6
2200 12.6 41.2
3000 13.8 45.2
