Cat5e

Cable de categoría 5 (CAT 5) es un cable de par trenzado para señales portadoras. Este tipo de cable se utiliza en cableado estructurado para redes de ordenadores como Ethernet. El estándar de cable proporciona un rendimiento de hasta 100 MHz y es adecuado para 10BASE-T, 100BASE-TX (Fast Ethernet), y 1000BASE-T (Gigabit Ethernet). Cat 5 también se utiliza para transportar otras señales tales como telefonía y vídeo.

Este cable se conecta habitualmente utilizando bloques de perforación hacia abajo y conectores modulares. La mayoría de categoría 5 cables son sin blindaje, confiando en la línea torcida diseño par equilibrado y diferenciado señalización de supresión de interferencias.


Beneficios Clave

  • Alto rendimiento
  • Transmisión de alta vel
  • Baja diafonía
  • Instalaciones fáciles
  • Precios má bajo

Applicación

  • Cableado estructurado para redes de ordenadores
  • 10BASE-T,
  • 100BASE-TX (Fast Ethernet),
  • 1000BASE-T (Gigabit Ethernet).
  • Transportar señales de telefonía y video


Par de Identificación y Productos estándar:

ANSI/TIA/EIA-568-A, Tipos de cables, tipos de conectores y topologías de cableado también se definen por TIA/EIA-568-B



Estructura：


Especificaciones:

Ítem
Descripción
Prueba Aprobado Band MHz
Foto
Conectores relacionados
UTP Cat5e 4 pares trenzados, 24AWG conductor antes de Cristo, la chaqueta de PVC (grises o azules), hasta 100 MHz RJ45 Conector
UTP Cat5e- CCAL 4 pares trenzados, 24AWG conductor CCA, chaqueta de PVC (grises o azules), hasta 100 MHz RJ45 Conector
FTP Cat5e 4 pares trenzados, conductor 24AWG BC, escudo AL Papel de aluminio, alambre de drenaje TC, la chaqueta de PVC (grises o azules), hasta 100 MHz RJ45 Conector

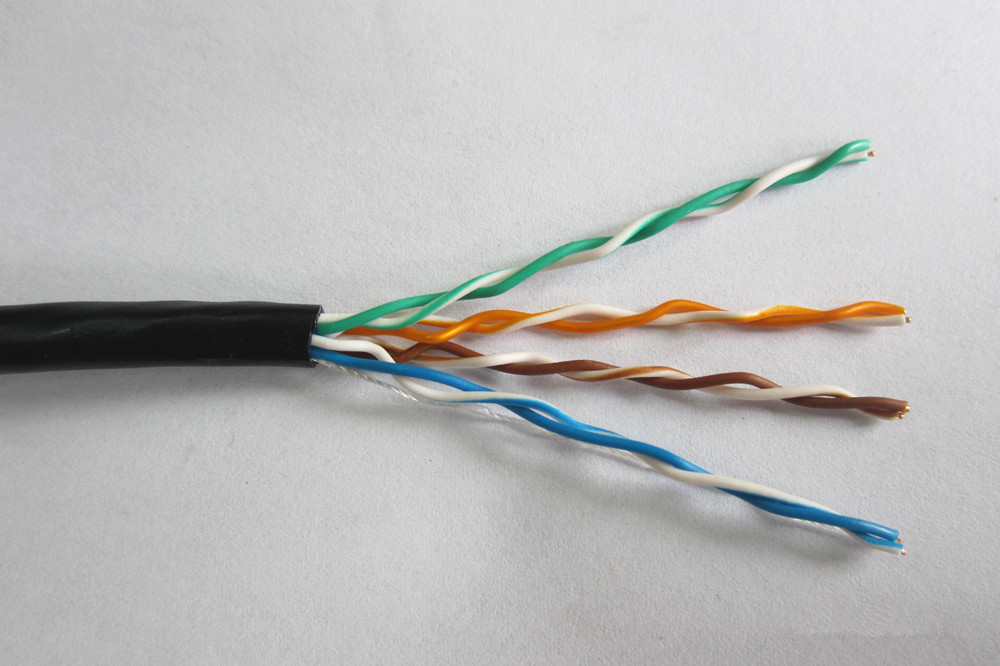

Cat5e al aire libre Conductor de 24 AWG aC, Chaqueta PE (sólo Negro), hasta 100 MHz RJ45 Conector
Cat5e doble de la chaqueta al aire libre Conductor de 24 AWG aC, chaqueta de PVC Interior, PE Chaqueta exterior (sólo Negro), hasta 100 MHz RJ45 Conector
Cat5e Aéreo Conductor de 24 AWG aC, chaqueta de PVC, 1.13mm Acero Messenger, hasta 100 MHz RJ45 Conector



Frecuencia
MHz 		Impedancia
Ohm 		Pérdida de retorno
dB 		Atenuación
dB/100m 		Próximo
dB 		Acr
dB 		Eifext
dB
0.77 100±15 16.7 1.8 64.0 64.0 63.0
1.0 17.0 2.1 62.3 62.3 60.8
4.0 18.8 4.3 53.3 53.3 48.7
8.0 19.7 5.9 48.8 48.8 42.7
10.0 20.0 6.6 47.3 47.3 40.8
16.0 20.0 8.2 44.3 44.3 36.7
20.0 20.0 9.2 42.8 42.8 34.7
25.0 19.3 10.5 41.3 41.3 32.8
31.25 18.6 11.8 39.9 39.9 30.9
