RG6

RG6 es un tipo común de cable coaxial utilizado en una amplia variedad de aplicaciones residenciales y comerciales.

El término "RG6" en sí es bastante genérica y se refiere a una amplia variedad de diseños de cables, que difieren entre sí en características de blindaje, centro de la composición de orquesta, de tipo dieléctrico y tipo chaqueta.

se utiliza generalmente para referirse a cables coaxiales con un conductor central 18 AWG y 75 ohmios de impedancia característica.

Beneficios Clave

  • Alto Rendimiento
  • Alta Calidad
  • Baja Atenuación
  • Instalaciones fáciles
  • Precio más bajo

Applicación

  • La transmisión de señales de radiofrecuencia
  • MATV, CATV, CCTV
  • Aplicaciones de vídeo digital
  • Bajar en la Radiodifusión
  • Sistemas de satélite

Especificaciones:

Ítem
Descripción
Prueba Aprobado Band MHz
Foto
Conectores relacionados
F660BV 1,02 mm CCS conductor, 60% trenza, chaqueta de PVC (Blanco o Negro), Escudo Estándar 50-2150 F6 Compresión, F6 BNC, F6 Crimp
F660BE 1,02 mm CCS conductor, 60% trenza, PE Jacket (Negro solamente), Escudo Estándar 50-2150 F6 Compresión, F6 BNC, F6 Crimp, FF-FF
F660BEF 1,02 mm CCS conductor, el 60% de la trenza, Chaqueta PE (sólo Negro), Escudo Estándar, inundado 50-2150 FF-FF, F6 Compresión, F6 BNC, F6 Crimp
RG660BVM 1,02 mm CCS conductor, 60% trenza, chaqueta de PVC (sólo Negro), Standard Escudo, Messengered 50-2150 F6 Compresión, F6 BNC, F6 Crimp, FF-FF
F6770BV 1,02 mm CCS conductor, 77% trenza, chaqueta de PVC (Blanco o Negro), Escudo Estándar 50-2150 F6 Compresión, F6 BNC, F6 Crimp, FF-FF
F690BV 1,02 mm CCS conductor, 90% trenza, chaqueta de PVC (Blanco o Negro), Escudo Estándar 50-2150 Compresión F6, F6 BNC, F6 Crimp, FF-FF
F690BE 1,02 mm CCS conductor, el 90% de la trenza, PE Jacket (Negro solamente), Escudo Estándar 50-2150 F6 Compresión, F6 BNC, F6 Crimp, FF-FF
F690BVM 1,02 mm CCS conductor, 90% trenza, chaqueta de PVC (sólo Negro), Standard Escudo, Messengered 50-2150 F6 Compresión, F6 BNC, F6 Crimp, FF-FF
F660TSV 1,02 mm CCS conductor, 60% trenza, chaqueta de PVC (Blanco o Negro), Tri Escudo 50-2150 Compresión F6, F6 BNC, F6 Crimp, FF-FF
F660TSVM 1,02 mm CCS conductor, 60% trenza, chaqueta de PVC (Negro solamente), Tri Escudo, Messengered 50-2150 F6 Compresión, F6 BNC, F6 Crimp
F660TSEF 1,02 mm CCS conductor, 60% trenza, PE Jacket (Negro solamente), Tri Escudo, Messengered 50-2150 F6 Compresión, F6 BNC, F6 Crimp
F660SSV 1,02 mm conductor de CCS, el 60% + 40% trenza doble, chaqueta de PVC (Blanco o Negro), Escudo Quad 50-2150 F6 Compresión, F6 BNC, F6 Crimp
6F48BV 1.0mm CCS conductor, 35% trenza, chaqueta de PVC (Blanco o Negro) 200-1000 Compresión F6, F6 BNC, F6 Crimp, FF-FF
6F64BV 1.0mm CCS conductor, 40% trenza, chaqueta de PVC (Blanco o Negro) 200-1000 Compresión F6, F6 BNC, F6 Crimp, FF-FF
6F96BV 1.0mm conductor de CCS, el 60% de la trenza, chaqueta de PVC (blanco o Negro) 200-1000 ICEM-F6, CF-AF, F6 Compresión, F6 Crimp
RG6 CCTV 1,02 mm BC conductor, 95% blindaje trenzado TC, chaqueta de PVC (Blanco o Negro), cable de Cabecera 5-3000 F6 Compresión, F6 BNC, F6 Crimp
RG6 HDTV 1,02 mm BC conductor, 95% blindaje trenzado TC, chaqueta de PVC (Blanco o Negro), cable de Cabecera 5-3000 F6 Compresión, F6 BNC, F6 Crimp

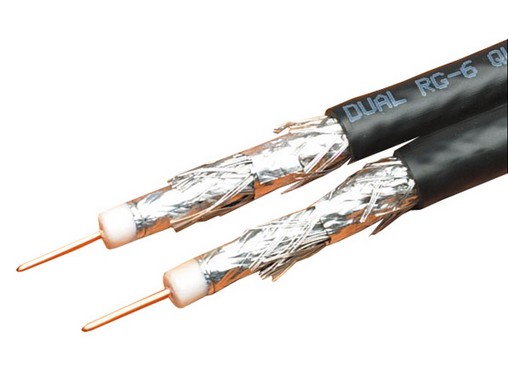

Dual RG6 2x (conductor 1,02 mm CCS, el 60% de la trenza, la chaqueta de PVC, blindaje estándar) Blanco o Negro 50-2150 F6 Compresión, F6 BNC, F6 Crimp
RG6+Cat5e 1,02 mm CCS conductor, 60% trenza, chaqueta de PVC (Blanco o Negro), Escudo Estándar, Plus 4 pares UTP Cat5e 50-2150 F6 Compresión, F6 BNC, F6 Crimp, RJ45

 Atenuación (＠20 ℃)
Frecuencia (MHz) Max Atenuación (dB/100ft) Max Atenuación (dB/100m)
5 0.6 1.9
55 1.6 5.2
187 2.8 9.3
211 3.0 10.0
400 4.1 13.5
500 4.6 15.0
750 5.6 18.5
860 6.1 20.0
1000 6.6 21.5
1500 8.2 26.8
1800 8.8 28.9
2200 9.8 32.2
3000 11.5 37.6
