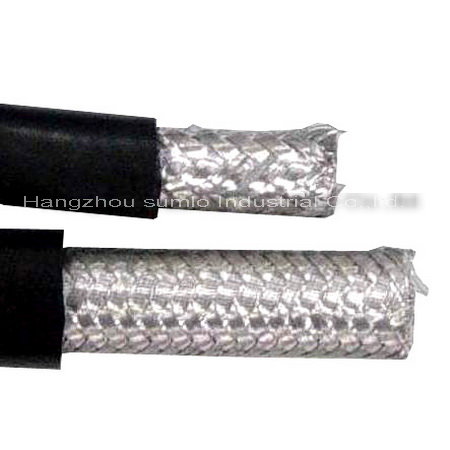

Cable coaxial RF serie SMR

Cables Serie SMR proporcionan un excelente rendimiento para las necesidades de alta frecuencia de alta potencia o aplicaciones VHF / UHF .They son de banda ancha de alto rendimiento, baja pérdida de 50 Ohm cables de comunicación coaxial flexible diseñado para aplicaciones inalámbricas, tales como: Celular, Móvil Antenas, bucle local inalámbrico, internet inalámbrico , datos inalámbricos de banda ancha. En comparación con los cables trenzados de tipo RG, cables SMR ofrecen para la pérdida de energía y una mejor protección de RF.

Beneficios Clave

  • Cable coaxial de 50 ohmios RF
  • Excelente actuación
  • Alta calidad
  • Baja pérdida, baja VSWR
  • Blindaje Eficacia

Applicación

  • VHF/UHF aplicaciones
  • Microonda aplicaciones
  • Sistemas inalámbricos comerciales
  • Los sistemas militares

Especificaciones:

Ítem
Descripción
Prueba Aprobado Band MHz
Foto
Conectores relacionados
SMR100A Conductor 0,46 mm CCAL , 90% trenza, PE Chaqueta (sólo Negro), Escudo Estándar 5-3000 TNC Hombre, Tipo N Macho, BNC, SMA
SMR195 Conductor 0.94mmCCAL, 90% trenza, PE Jacket (Negro solamente), Escudo Estándar 5-3000 TNC Hombre, Tipo N Macho, BNC, SMA
SMR200 Conductor 1.12mmCCAL, 90% trenza, PE Jacket (Negro solamente), Escudo Estándar 5-3000 TNC Hombre, Tipo N Macho, BNC, SMA
SMR240 Conductor 1.42mm CCAL, 90% trenza, PE Chaqueta (sólo Negro), Escudo Estándar 5-3000 TNC Hombre, Tipo N Macho, BNC, SMA
SMR300 Conductor 1.78mmCCAL, 90% trenza, PE Jacket (Negro solamente), Escudo Estándar 5-3000 TNC Hombre, Tipo N Macho, BNC, SMA
SMR400 Conductor 2.74mm CCAL, 90% trenza, PE Chaqueta (sólo Negro), Escudo Estándar 5-3000 Tipo N, Din 7-16, TNC, BNC, SMA
SMR400-C Conductor 2.74mm BC, el 90% de la trenza, PE Chaqueta (sólo Negro), Escudo Estándar 5-5000 Tipo N, Din 7-16, TNC, BNC, SMA
SMR500 Conductor 3.61mmCCAL, 90% trenza, PE Jacket (Negro solamente), Escudo Estándar 5-3000 TNC Hombre, Tipo N Macho, SMA
SMR600 Conductor 4.47mm CCAL, 90% trenza, PE Chaqueta (sólo Negro), Escudo Estándar 5-3000 TNC Hombre, Tipo N Macho, DIN 7.16
SMR600-C Conductor 4.47mm BC, el 90% de la trenza, PE Chaqueta (sólo Negro), Escudo Estándar 5-5000 TNC Hombre, Tipo N Macho, DIN 7.16
RG8 Conductor 2.74mm CCAL , 90% trenza, PE Chaqueta (sólo Negro), Escudo Estándar 5-3000 Tipo N, Din 7-16, TNC, BNC, SMA



Atenuación (a menos de 20 ℃) y Power Media

(Condición: ambiente de temperatura de 40 ℃, temperatura del conductor interior 100 ℃)

Modelo 100A 195 200 240 300 400 500 600
Atenuación
(dB / 100 m)
 		30MHz 12.9 6.5 5.8 4.4 3.5 2.2 1.8 1.4
50MHz 16.7 8.4 7.5 5.7 4.5 2.9 2.3 1.8
100MHz 23.8 12 10.8 8.2 6.5 4.3 3.4 2.8
150MHz 29.4 14.6 13.1 9.9 7.9 5.0 4.0 3.2
220MHz 35.8 17.7 15.9 12.0 9.6 6.1 4.9 3.9
450MHz 51.9 25.5 22.8 17.3 13.8 8.9 7.1 5.6
900MHz 74.9 36.5 32.6 24.8 19.9 12.8 10.3 8.2
1500MHz 98.7 47.7 42.4 32.4 26 16.8 13.6 10.9
1800MHz 109 52.5 46.6 35.6 28.7 18.6 15.0 12.1
2000MHz 115.5 55.4 49.3 37.7 30.3 19.6 15.9 12.8
2500MHz 130.6 62.4 55.4 42.4 34.2 22.2 18.0 14.5
3000MHz 143.8 68.9 61.3 47.1 38.2 25.0 20.4 16.6
